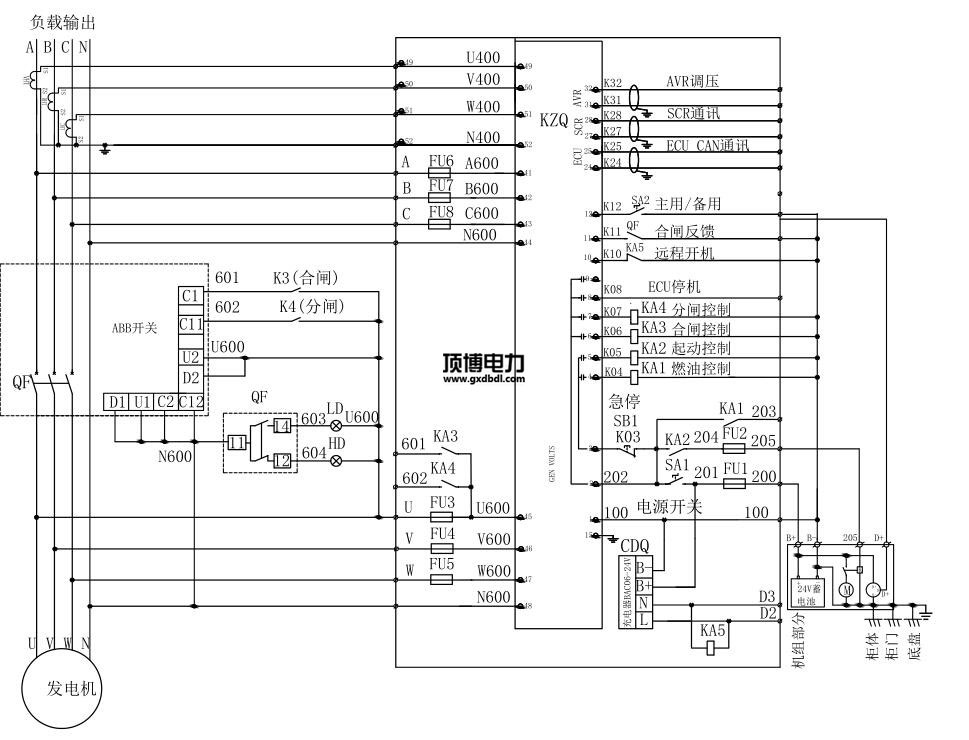

580KW柴油密度机电站机并机柜路线组合件图目的：由快速充家电AC220V/DC24V，打造电站机掌握器所有工作输出精度24v电源DC24V。电站机再运行后由KA5交流活动220V当中继家电工作输出精度一名再运行信息。柴油密度机电站机掌握器确认信息二次回路把电站机的电流电流、电流，速度，转动速度等电站机的各样性能参数信息信息反馈到掌握器，由掌握器产生控制指令。   当汽油带发电动机组机组的开机后，把电送货到启闭柜上面的主母排。管控器经由体统监视达到一些 先决条件开机汽柴油管控，启车管控，经由DC24V继电嚣输送卫星走势。带发电动机组机组的管控器经由线电压值探测管路，探测到充分满足负荷触点按钮开机线电压值，管控器经由KA3继电嚣输送送电卫星走势，合上主启闭断路，负荷触点按钮送电后送电指示箭头灯亮。当管控体统需求分闸的时期，经由KA四分闸继电嚣输送分闸卫星走势，主启闭负荷触点按钮分闸，负荷触点按钮分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主转换开关柜
号码	称谓	技术参数的规格	机关单位	使用量	批发厂家
1	那么万能的式整体布局完成后高压	E1N 1250 D LI F F NST  4P	台	2	ABB
2	生产发电动制冷机组把握器	HGM9510	只	2	众智
3	电流24v电源包块	BAC06A	只	2	众智
4	小行正中间继电气产品	HH52P    DC24V	只	8	正泰
5	小行上面保险丝产品	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	的警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	等电位连接铜排	TMY-60*6	米	2	国优
13	绝缘带子	一个圆形，黑色，M10	只	12	海坦
14	主材		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
